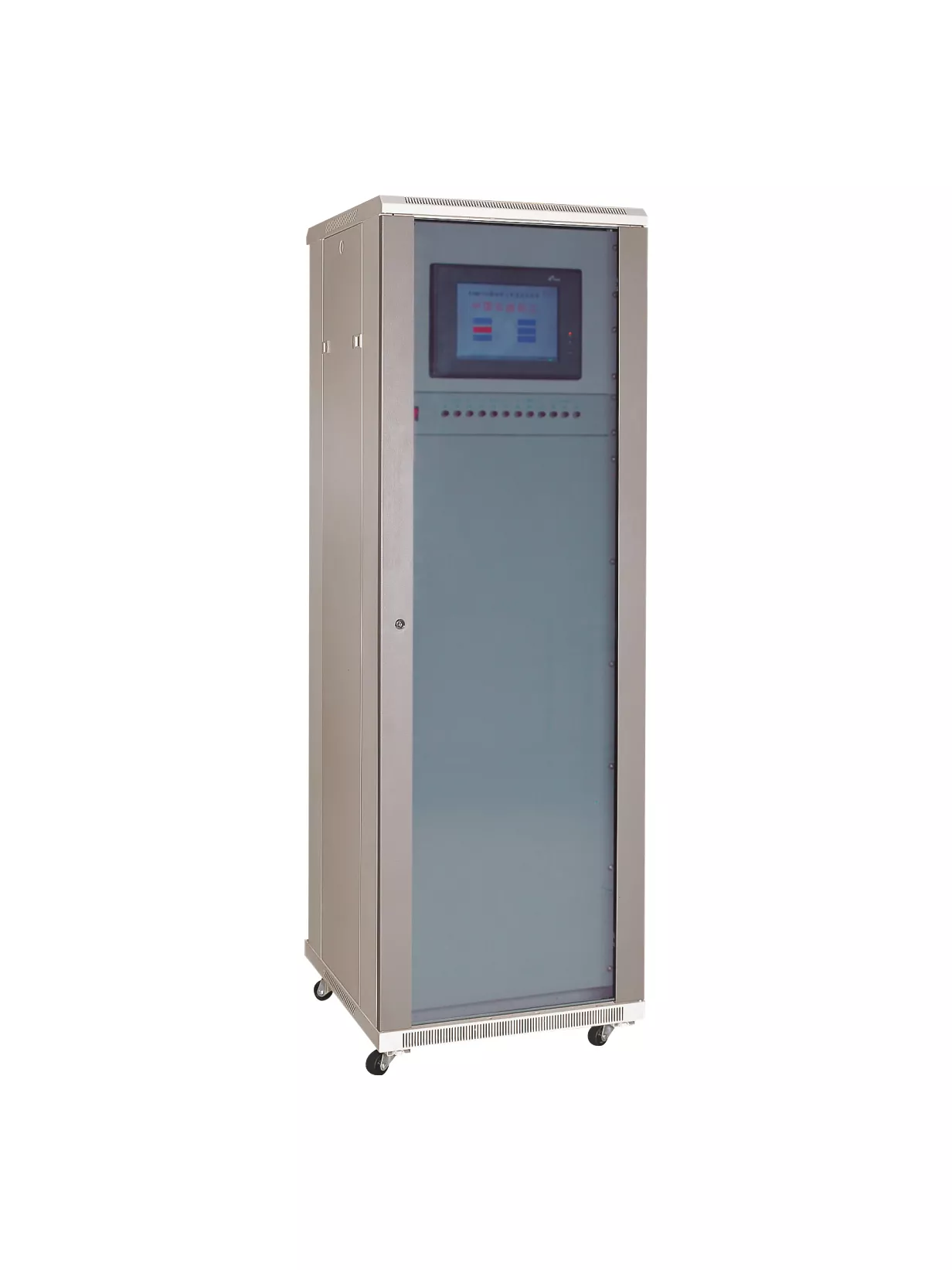

  • 系统概述

          目前在港口、机场、大型商业楼宇、石化、金属冶炼、城市轨道交通以及工业厂房等行业,企业管理普遍面临以下问题:

    • 业务协调困难,虽然都实现了部分信息化管理,但各部门系统协同运作差。

    • 设备种类多,分布范围广,网络环境复杂多变,各自独立运行没有统一平台、缺少联动,信息不能共享。

    • 能源平衡调度手段缺乏,能源产生和使用过程综合利用效率低

    • 系统运行稳定性有待提高,异常情况下的调度手段单一,反应速度慢

           为解决以上问题我公司推出Akey3000智慧工厂信息分析决策系统,通过在企业范围内建立管控一体化系统网络平台,将生产、能源、视频、门禁等系统建立在统一的软件平台上,对生产信息及能源数据(水、电、汽、气、煤、油等)进行采集、存储、分析、处理,实现信息的共享,对设备及生产过程进行实时监控、协助管理人员进行科学动态地进行调度、计划、考核、平衡和预测,及时优化和组织生产,确保生产流程畅通、合理利用能源、生产过程的物料平衡,提高产能,降低成本,实现企业生产管理信息化、信息资源化、传输网络化、办公自动化、管理科学化的现代企业目标。


    应用领域

    目前在港口、机场、大型商业楼宇、石化、金属冶炼、城市轨道交通以及工业厂房等行业

  • 1、系统概述

     Akey310电能质量监测分析管理系统,利用先进的计算机分析、控制技术和通讯技术,采用分布式网络结构,将安装于现场的电能质量分析仪、多功能测控仪、关口电度表等设备,实时测量、分析、记录的数据,通过数据网络上传到数据服务器。系统对数据库中的数据进行分析、统计,产生各种实时数据和报表,并通过软件的综合分析处理,提供各种统计数据和判断结果,发出告警信号,支持邮件、短信等通知方式。成为能源管理和智能电网的重要组成部分。

    2、系统组成

    Akey310电能质量监测分析管理系统采用面向用户的单元化监控模式,由监测层、中间层和现场层组成。各个单元用户组成区域网络系统,同时各区域网络系统联接组成更大范围的电能质量监测分析管理系统。单元之间独立运行,运行更安全、可靠,系统配置灵活、扩展方便。

    监测层:由数据服务器、工作站等组成,是系统的核心,对各种数据进行存储、统计、分析和报警;并可进行级联组网。

    中间层:系统网络构成的纽带,实现现场数据与监控分析系统的数据交换,第三方系统的连接。

    现场层:由电能质量分析仪、多功能测控仪、关口电度表等组成,进行各种数据的实时检测、记录。



    3、系统特点

    l 基于对象用户单元化思想、采用模块化设计和独特的数据库管理机制,实现快速、稳定、实时响应,组网灵活易于扩展;

    l 集成最新国际EN50160标准及国标等,也可按用户定义进行电能质量判断;

    l 操作使用方便,符合电力操作人员习惯。

    4、系统功能

    4.1、实时监控与数据采集功能

    系统使用标准的电力图元,直观的显示变配电系统。也可根据各监测对象的地理位置,绘制地理分布图,使数据显示更加直观。

    实时采集各个测量点数据和记录,显示配电系统运行的各项参数,可显示下列参数:

    l  电压(有效值、峰值、峰值因数)

    l  电流 (有效值、峰值、峰值因数)

    l  频率

    l  有功功率, 无功功率, 视在功率, 功率因数等

    l  有功电能,无功电能,视在电能,需量等

    l  不平衡度(负序、零序)

    4.2、电能质量及事件报告

    l  谐波(127次)包括电压、电流的总谐波畸变率、幅值、相位、有功、无功、K因数等

    l  间谐波(126.5)

    l  过压、欠压、峰值

    l  快速电压变化

    l  骤升、骤降、骤停

    l  电压快速闪变(Pst)、慢速闪变(Plt

    l  低速瞬变(包络检波)和高速瞬变

    l  浪涌电流

    4.3、统计分析功能

    科学的分析、统计电能质量数据、电能消耗数据(包括各个时段、日、月等),生成各种数据报表和趋势图,为决策、调度、设计提供依据。

    4.4、数据记录存储功能

    记录SOE事件记录及配电系统各种故障动作和波形,进行事故回放,方便故障分析

    可记录设备启动电流波形,为保护参数整定或调度运行提供依据。

    4.5、邮件发送和WEB功能

    可按照设定的条件,以电子邮件的方式发送各种报表、数据和事件记录等文件。

    一般的客户端可通过IE浏览器查看主要参数。

    4.6、报表打印功能

    可对各种表格、趋势图、波形等数据可定时也可按设定的条件打印输出。

    4.7、用户管理功能

    提供多达150组用户权限设定,可按照不同的职责设置不同的操作权限:系统管理员、工程师、操作员等,通过权限设置,防止无权限人员误操作,影响系统运行或造成事故。同时对所有用户的登录和退出、操作信息进行记录,并提供查询。

    4.8、系统维护及管理功能

    l 具备网络通讯管理及诊断、报警;

    l 数据库维护、备份和恢复;

    l 支持多种协议和定制协议,提供第三方软件接口。

  • 应用范围:

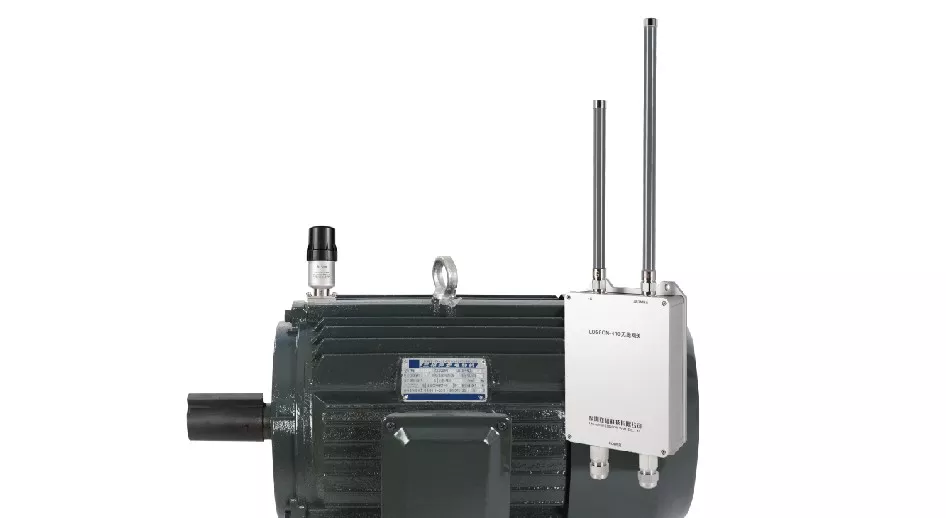

    电动机类型:适用于高、低压三相交流固定和变速的电机,它适用于大多数类型的泵、  压缩机和类似的负载。

                       注:在一个6秒的数据采集周期内,电动机电流(负载)变动必须小于15%;可适用于带旁路的软启动器系统。

    发电机类型:适用于三相汽轮发电机 、水轮发电机、核能发电机、燃气轮发电机、太阳能发电机、风力发电机、柴油发电机等。

                       注:在一个6秒的数据采集周期内,发电机电流变动必须小于15%。



    产品优势:

    1、使用方便、简单可靠;以电机作为传感器,无需安装其它传感器,只需在配电室接入电机的三相电流和三相电压信号,系统的投入和使用不改变和影响一次电气设备的正常运行;

    2、是不能接近的设备(冷却塔、电潜泵、雷达等)状态监测的理想资产健康管理专家;

    3、初期投资、培训和日常运行成本低,且无需后期再投入;

    4、可提前12月发现故障,便于购买备件及维修、生产计划安排;

    5、是自动的连续监测,而不会增加人员的工作量及强度;

    6、故障监测(包括电气和机械的故障)全面系统、准确度高,而且可靠;监测结果具有较好的可靠性和可重复性,以及合理的灵敏度、准确度;

    7、具有对设备故障的诊断功能,包括故障定位、故障性质、故障程度的判断和即将发生的故障、准确预告维修时间;

    8、即能够监测电动机/发电机又能够监测被驱动系统的状态;

    9、具有在线标定“学习”功能,不受负荷、转速、谐波等工况变化的影响;

    10、监测电机能源效率的高低,便于进行效率和效益的改进,降低企业的运行成本,起到节能减排的作用;

    11、无需专业经验及诊断专家;输出状态评估结果而不是测量数据,报告明确指示故障、故障严重性等级和维修计划安排;

    12、具有自检和故障报警功能,并可以利用上位机通过E-mai发送实时状态信息等。

    13、可以与企业的信息系统相连成网络,实现资产健康远程管理。



    技术指标:

    型号

    ARZ-5M电动机状态诊断仪

    ARZ-5P发电机状态诊断仪

    适用类型

    固定转速电动机类型

    变频器驱动电动机类型

    3相发电机

    通用信息

    3相,交流高、低压电动机【注1

    3相发电机【注2

    三相电流输入

    1A5A或经电流互感器二次侧输入,精度:0.5%

    50-400mA30Vac 输入。

    注:采用霍尔效应有源电流传感器。

    1A5A或经电流互感器二次侧输入,精度:0.5%

    三相电压输入

    480VAC直接输入;

    480VAC ,电压互感器二次侧输入,100V/ 110V/ 120V,精度:0.5%

    480Vac直接输入;

    480VAC,电压互感器二次侧输入,100V/ 110V/ 120V,精度:0.5%【注3

    480VAC直接输入;

    480VAC,电压互感器二次侧输入,100V/ 110V/ 120V

    精度:0.5%

    输出

    1路通讯:RS422 / RS485

    1路可编程的继电器输出,触点2A30VDC

    辅助电源

    100-240 VAC47 64Hz120-300VDC,容量19 VA

    环境

    工作温度040C;≤90RH,非冷凝;

    外形尺寸

    96mm×96 mm×140 mm

    重量

    1170g

    980g

    1170g

    一般技术参数

    防护等级:前面板:IP 40,整机:IP 20

    安装:前面板安装(室内)










































    1: 在一个6秒的数据采集周期内,电机电流(负载)变动必须小于15%。使用软启动器时,只适用于带外部接触器旁路的系统。

    【注2】:电流变化太快的发电机不适合使用,在一个6秒的数据采集周期内,发电机电流变动必须小于15%。

    【注3】:电压互感器的频率相应范围必须包含变频器输出的频率变化范围。

  • ARZ®-3W在线式电能质量分析仪采用最新的信号检测、分析和处理技术,配备大尺寸高亮触摸屏,其工业化的模块化设计,完全满足复杂电磁环境下各项电力参数的在线监控、分析和记录。

    采用国际最新标准IEC 61000-4-30 对基本电参量、谐波、闪变、电压/电流不平衡度、电压骤升、骤降、骤停、过压、欠压、峰值电压等进行实时测量及记录。可显示各种波形和趋势图,并对触发事件进行故障录波(波形记录)以及现场设备的状态监测及控制。可按照最新EN50160标准或自定义标准对各测量数据进行长期和连续的监控统计分析,并对供电系统的电能质量进行评判。测量和统计数据可以与第三方数据库进行友好联结,并可按照EN50160PQDIP标准格式导出数据文件,测量报告也可以根据客户的要求自动生成及发布。

    ARZ®-3W其附带的上位机分析软件,除具有下位机的分析功能外,还具有界面操作更优化、历史数据分析更快捷、分析内容更丰富、一次性读取后脱机分析及报表生成、打印等特点。

    ARZ®-3W为客户的电能质量监测、能源科学管理、电能质量改善(谐波治理、提高功率因数等)、事故预测、事故预防及分析起到重要的作用。

         执行标准:

    IEC61000-4-15:2003

    GB/T 19862-2005

    IEC61000-4-30:2003

    GB/T 15543-2008

    IEC61000-4-7:2002

    GB/T 15945-2008

    EN50160:2004

    GB/T 18481-2001

    IEC/EN61010-1-2001

    GB/T 156-2007

    GB/T 14549-1993

    DL/T 1028-2006

    GB/T 12325-2008

    GB/T 17626.2/3/4/5/8-2008

    GB 12326-2008





    产品应用

    电力系统电能质量实时监测,及时发现系统安全隐患及原因,并制定相应的治理对策;

    精确计量,便于能源的科学利用,为开展节能减排工作提供科学依据;

    系统容量分析,科学、有效分配负荷;

    测试分析,帮助查找、预测、预防事故的发生;

    帮助检测日常运行中难以发现或间断性出现的疑难问题;

    事故发生后,故障快速诊断。



    产品特点

    采用CPU+DSP+FPGA架构,测量响应速度快、精度高、产品可靠、稳定;

    采用国际最新IEC 61000-4-30 A级标准进行参数测量,确保测量结果具有一致性、可比性和权威性;

    依据最新标准EN50160、国家标准或自定义的参数设置对电能质量进行评估;

    测试、分析、数据管理全面的高端产品;

    电压/电流实时波形显示、矢量图显示、趋势图显示、光标缩放;

    事件触发、故障录波、故障分析及可编程设定的故障报警输出;

    大容量存储(标配32GB);

    大尺寸真彩LCD触摸屏,显示直观,操作方便。



    产品主要功能

    基本参数测量

    电压(有效值、峰值、峰值因数)

    电流 (有效值、峰值、峰值因数)

    频率

    有功功率, 无功功率, 视在功率, 功率因数等

    有功电能,无功电能,视在电能,需量等

    负序不平衡度、零序不平衡度(正序分量、负序分量、零序分量)

    电能质量监测

    电压、电流、有功功率、功率因数、谐波(127次)

    间谐波(126.5)、峰值、开关量

    快速电压变化

    骤升、骤降、骤停

    短时闪变(Pst)、长时闪变(Plt

    实时波形

    实时显示电压、电流波形及矢量图

    谐波柱状图

    事件触发录波,

    当过压、欠压、电流过载、峰值电压电流超限、功率因数异常、谐波超限、间谐波超限、开关量跳变等事件发生时,可记录事件发生前后的波形(记录波形的长短可设置)RMS趋势图

    定时录波

    可以记录故障前后的波形(故障前后的记录时间长短可设置)

    事件记录

    根据设置的条件产生相应的事件记录

    数据分析

    对记录的历史数据进行分析,包括统计数据分析和触发事件记录分析,相间波形比较

    负荷曲线分析

    需量分析

    多通信接口及协议



    RS-485、以太网接口

    Modbus-RTU协议、TCP/IP协议及客户自定义协议

    可编程逻辑功能

    开关量输入及继电器输出

    GPS对时功能

    GPS对时接口

    帮助功能

    双语系统,检索、查询信息



    人机界面







    典型接线图





    三相四线典型接线图                      三相五线典型接线图



    测量范围及准确度

    测量参数



    准确度

    电压有效值(交流+直流)

    0.5900 Vrms

    0.05%

    电流有效值

    0.0017 .0Arms

    0.05%

    电压峰值

    11400V,

    2

    电流峰值

    010A

    2

    电压峰值因数

    12.8

    2

    电流峰值因数

    010

    2

    三相电压不平衡度(负序和零序)

    0.00 100.00 %

    0.2

    三相电流不平衡度(负序和零序)

    0.00 100 .00%

    0.2

    频率

    42.569 Hz

    ±0.002Hz

    功率因数

    -1.000001.0000

    ±0.002

    位移功率因数

    -1.000001.0000

    ±0.005

    功率



    0.05

    电能

    0999999999.99999MWh

    0.05

    谐波/

    间谐波

    电压/电流(相对)

    0100%

    IEC61000-4-30 class A

    功率(绝对)



    2 % ± n x 2 %DCn0

    总谐波失真THD

    0.0100.0 %

    1.5

    基波相角(直接输入)

    0 º 359.99 º

    0.05 º

    频率

    0 8800 Hz

    5Hz

    骤升与骤降

    0.5900 Vrms

    0.1

    Pst Plt

    020

    ±5



    技术参数

    测量模式

    1P2W3P3W3P4W3P5W(可设定)

    电压测量回路输入



    输入通道

    4通道

    额定输入

    100V750Vrms

    测量范围

    0.3V900Vrms

    输入阻抗

    3 MΩ / 5 pF

    最大功耗

    0.017VA/phase(230V)

    过载能力

    1kV连续, 6kV/1s间断

    频率范围

    50/60 Hz±15%

    绝缘强度

    2.5kVAC, 50Hz /1min

    电流测量回路输入



    输入通道

    4通道

    额定输入

    1A5Arms

    测量范围

    0.00157Arms

    最大功耗

    0.5VA/phase

    过载能力

    10A连续, 100A /1s 间断

    绝缘强度

    2.5kVAC, 50Hz /1min

    数字量输入

    遥信量输入

    34路(自带24VDC电源)

    继电器输出



    继电器报警输出

    16

    继电器触点容量

    10A/250VAC/30VDC

    RS-485接口

    1Modbus-RTU协议

    通讯速率

    2400/4800/9600/19200bps

    以太网接口

    210M/100M自适应TCP/IP协议

    环境



    工作温度

    -20℃~+60

    存放温度

    -40℃~+85

    工作湿度

    5%~95RH

    海拔高度

    2500m以下使用

    污染级别

    2

    防护等级

    IP51

    其它参数





    采样频率

    20.48k(50Hz)

    采样分辨率

    19 digits

    故障录波

    每次录制10~500周波,最多可录1000

    事件检测分辨率

    48μS

    事件记录数量

    >100000(用户可设置)

    SD数据存储

    标配32GB

    温度漂移系数

    <10PPM/

    耐压(输入对输出)

    3000V/1min2mA

    辅助电源

    85~265VAC或100~375VDC

    额定功耗

    16VA

    电磁兼容性能

    及安全性能

    静电放电抗扰度

    GB/T  17626.2-2006

    射频电磁场辐射抗扰度

    GB/T  17626.3-2008

    电快速瞬变脉冲群抗扰度

    GB/T  17626.4-2006

    浪涌(冲击)抗扰度

    GB/T  17626.5-2008

    工频磁场抗扰度

    GB/T  17626.8-2006

    安全性能

    IEC/EN61010-1-2001

    TFT彩色LCD触摸屏

    分辨率

    640x480 , 65535

    外形尺寸与安装



    外形尺寸

    302 mm x 148 mm x 280mm

    开孔/安装孔尺寸

    268 mm x 144mm/283mm x 110mm

    机壳材料

    全铝合金机壳

    净重

    4.8kg



  • 1
  • 2
  • 3
  • 4
